FAAC

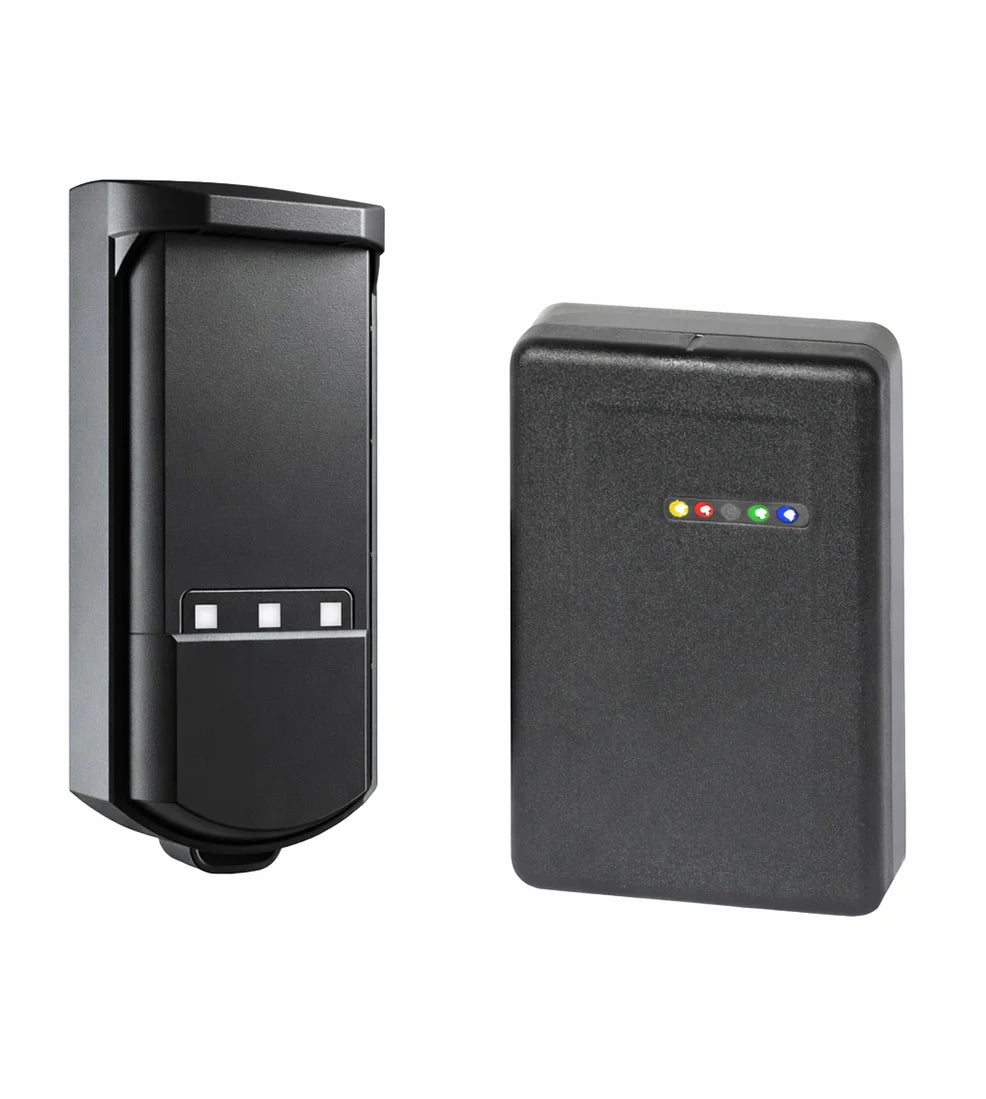

FAAC EVOLOOP & R-LOOP Radarsensoren für Schranken

€275,95
inkl. MwSt. Versand wird beim Checkout berechnet

Versand vom Hersteller – Lieferzeit 5–8 Werktage

Last: EVOLOOP
  • Fortschrittlicher Radarsensor für Schranken: FMCW-Radartechnologie zur zuverlässigen Erkennung von Fahrzeugen und Personen, egal ob bewegt oder ruhend, für einen präzisen und zuverlässigen Schrankenbetrieb.
  • Alternative zu Induktionsschleifen: Diese Sensoren wurden entwickelt, um aufwendige Arbeiten am Fahrbahnbelag zu reduzieren und Installation sowie Wartung zu vereinfachen. Sie bieten eine effektive Alternative zu herkömmlichen Induktionsschleifen und können, je nach Anwendung und Eigenschaften der Schranke, auch als Alternative zu Lichtschranken eingesetzt werden.
  • Intelligente Konfiguration und Diagnose: Schnelle und intuitive Einrichtung über Mobile App / Bluetooth-Schnittstelle, mit konfigurierbaren virtuellen Schleifen oder Erfassungsbereichen, Feinabstimmungsoptionen und Diagnoseunterstützung für eine einfachere Inbetriebnahme und Wartung.
  • Zuverlässig bei allen Witterungsbedingungen: Leistungsstarke Radartechnologie gewährleistet einen zuverlässigen Betrieb bei Nebel, Regen, Schnee und anderen anspruchsvollen Außenbedingungen – mit Objektunterscheidung und konfigurierbaren Erfassungsbereichen für eine optimierte Schrankensteuerung.

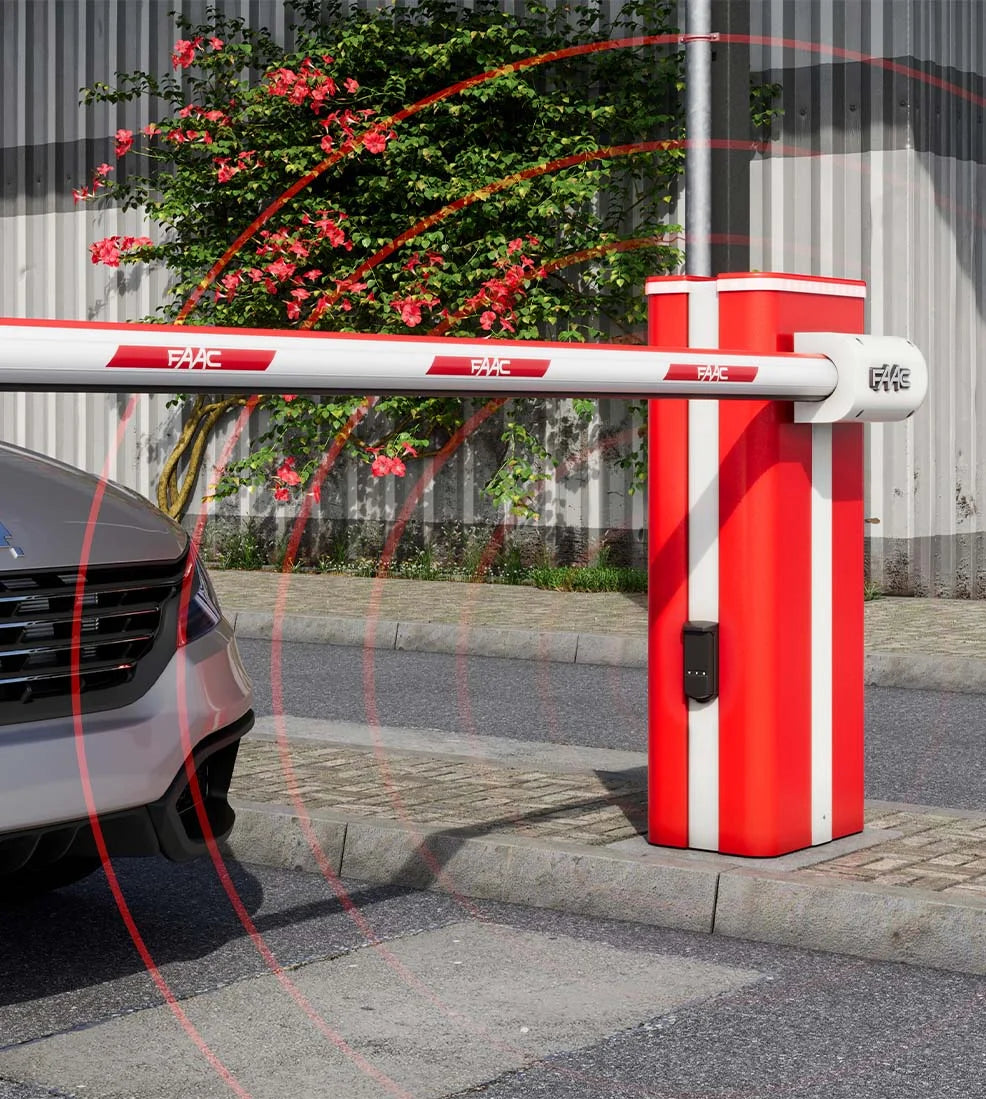

EVOLOOP & R-LOOP Radarsensoren für Schranken

Schluss mit Induktionsschleifen

EVOLOOP und R-LOOP bieten eine effektive Alternative zu herkömmlichen Induktionsschleifen und helfen dabei, aufwendige Arbeiten am Fahrbahnbelag zu vermeiden sowie die Installation von Schrankenanlagen zu vereinfachen.

Beide Lösungen sind für eine zuverlässige Objekterkennung an Schrankenanlagen ausgelegt und eignen sich besonders dort, wo die Installation von Induktionsschleifen problematisch, unzuverlässig oder schwierig umzusetzen sein kann.

Einfache Installation, intelligente Konfiguration

EVOLOOP und R-LOOP wurden entwickelt, um Installation, Inbetriebnahme und Anpassung schnell und intuitiv zu gestalten.

Dank appbasierter Konfiguration und einfacher Einrichtung virtueller Schleifen oder Erfassungsbereiche lassen sich beide Sensoren an die jeweilige Anwendung anpassen. Diagnose- und Servicefunktionen erleichtern dabei Feinabstimmung und Wartung.




EVOLOOP – Technische Daten

Parameter EVOLOOP
Technologie FMCW, Mowa inside (Mikrowelle)
Abgestrahlte Frequenz 60 GHz
Max. Erfassungsbereich bis zu 7 m
Abgestrahlte Leistung <20 dBm EIRP
Radar-Sichtfeld 140° Öffnungswinkel und 40° in der Höhe
Referenzkörper für Schutzniveau D Eckreflektor mit RCS = 0,17 m²
Mechanischer Winkel von -20° bis +20° ohne zusätzliches Zubehör
Versorgungsspannung* 12–30 V DC ±10% - 12–24 V AC ±10%
Max. Leistungsaufnahme <3 W
Spitzenstrom beim Einschalten 1,3 A
Kabellänge 3 m (Standard)
Reaktionszeit typisch 100 ms (max. 250 ms)
Schutzart IP65 (IEC/EN 60529)
Temperaturbereich -25 °C bis +55 °C**, 0–95% relative Luftfeuchtigkeit, nicht kondensierend
Abmessungen und Material 50 mm x 150 mm x 68 mm (Formfaktor)
PC / ASA / Aluminium ADC12 – Farbe Schwarz
Ausgänge** 2 elektronische Relais (galvanisch getrennt – polaritätsfrei)
1 Relais
Konformität EN 12453 (Typ D)
* Externe elektrische Quellen müssen eine doppelte Isolierung gegenüber Primärspannungen gewährleisten.
** Bei AC-Versorgung ist die maximale Temperatur auf 50 °C begrenzt.
R-LOOP – Technische Daten


Parameter R-LOOP
Gehäuse Polycarbonat, Aludruckguss
Abmessungen (B x H x T) 63,6 x 93,6 x 21,7 mm
Gewicht 300 g
Anschluss 8-polige Anschlussleitung, 0,25 mm², 1,9 m
Schutzart IP65
Versorgungsspannung 9 - 30 V DC
Montage 4 x M5 Befestigungsschrauben
Montagehöhe 0,3 – 0,9 m, EN 12453 Schutzniveau D: max. 0,7 m
a) mit Montagekeil 30° (Zubehör)
b) direkt am Schrankengehäuse
Leistungsaufnahme max. 1,8 W
Temperaturbereich -30 °C bis 55 °C
Frequenzbereich 60 - 64 GHz
Technologie Millimeterwellen-Radar, FMCW
Signalausgänge 3 Halbleiterrelais (galvanisch getrennt, gemeinsamer Common)
Schaltspannung max. 30 V AC/DC
Schaltstrom max. 100 mA
Betriebsstatusanzeige 5 LEDs: gelb / rot / gelb / blau / grün
Kommunikationsschnittstelle Bluetooth BLE 5.0
Erfassungsbereich max. 8,0 m x 8,0 m
max. 6,0 m bei EN 12453 Schutzniveau D
Reaktionsgeschwindigkeiten Objekterfassung ohne einschränkende Filter: 200 ms
Artikelnummern 1050147 – Radarsensor von Feig Electronic GmbH
1050148 – Montagekeil
Last: EVOLOOP

Produktinformation

Inklusive Montage- und Bedienungsanleitung
